一、逆變器檢測設備產品簡介

逆變器檢測設備應用于光伏電站逆變器系統的電性能測試，可對光伏電站現場功率進行監測。

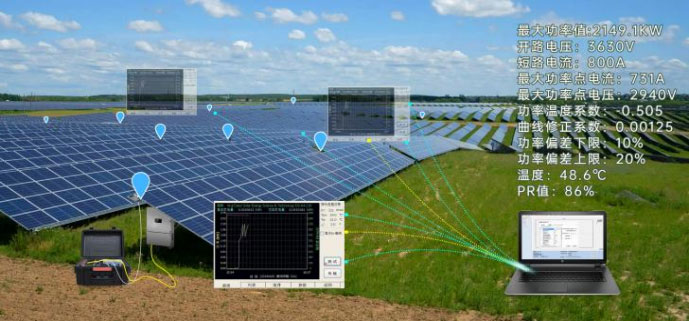

FT-PE93逆變器檢測設備采用電流鉗進行電流采樣，能夠在電站正常?作狀態下對電站中不同節點的功率進行實時記錄分析。整機配備輻照系統，可在電站各節點測量出準確的實時發電效率并在系統自動生成PR值。

二、逆變器檢測設備測試對象

組串式逆變器、集中式逆變器、PR系統效率值測試、匯流箱測試

三、逆變器檢測設備測試指標

實時電壓	實時電流	功率監測	發電量記錄	交直流	逆變器轉化效率
輻照度監測	溫度監測	環境采集記錄	PR值測算	功率因數

四、逆變器檢測設備產品特點

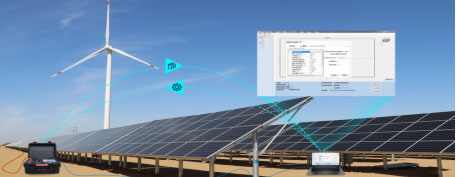

1.組網通信功能，可實現遠程同步測試控制

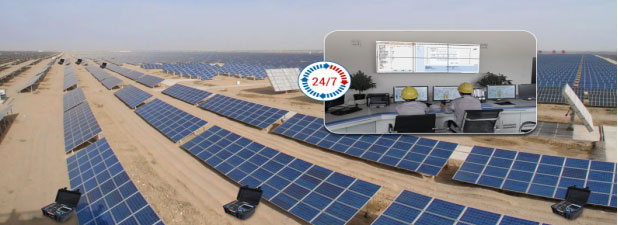

2.通過累計的發電量計算及累計輻照度測量計算，獲取光伏陣列的實時轉換效率，能夠及時發現光伏陣列的故障，可供可靠的故障診斷方法，可固定現場長期監測，防護等級高，適用電站現場測試并可遠程以太網監控?cái)?shù)據處理

五、逆變器檢測設備技術參數

規格參數
類目	數值	FT-PE93
直流電壓	測量范圍	0～1500V
	測試準確度	±0.5%rdg±0.2V
交流電壓	相電壓測量范圍	0～600V
	測試準確度	±0.5%rdg±0.2V
	線電壓測量范圍	0 ～1000V
	測試準確度	±0.5%rdg±0.2V
直流電流	測量范圍	0.5 ～150A / 0.5 ～1500A
	測試準確度	依據電流鉗準確度
交流電流	測量范圍	0.5A ～1500A
	測試準確度	依據電流鉗準確度
輻照度	環境溫度測量范圍	-30°C ～100°C
	電池溫度測量范圍	-30°C ～100°C
	溫度測試精準度	±1°C
	輻照度測量范圍	0 ～1800W/m2
	輻照度測量精度	優于±3%
功率因子	測量范圍	0.2 ～1.0
	測量準確度	0.01
頻率	測量范圍	42.5Hz～69Hz
	測量準確度	±0.2%rdg±0.1Hz
PR值	測量精度	優于±1%
測試通道數	交直流通道	6
硬件參數
類目	數值	FT-PE93
主機參數	無線傳輸距離	50米
	顯示屏	640x480，6.5英寸LED
	供電方式	內置鋰電池/電源適配器
	電池參數	14.8V/4400mAH
	電池續航	8小時
	尺寸	390x300x200mm
	重量	5.8kg
	?作溫度	-10°C～50°C
	存儲溫度	-20°C～60°C
	濕度	5～95%RH
輻照計參數	接又	RS232串又，藍牙
	重量	450g
	電源	4節AAA電池
溫度傳感器	標準	溫度檢測
檢測接又	連接線	MC4
